BSV-Systeme für Operationsräume und medizinische Bereiche
Zum Schutz von Patienten müssen in Operationsräumen und anderen medizinisch genutzten Räumen batteriegestützte zentrale Stromversorgungssysteme (BSV) für Operationsleuchten eingesetzt werden. Bei Ausfall bzw. Unterbrechung der allgemeinen Stromversorgung (EVU-Netz) tritt das Ersatznetz absolut zuverlässig in Funktion. Danach muss eine Notbetriebszeit von drei Stunden bzw. einer Stunde (bei Vorhandensein einer zweiten Sicherheitsstromquelle, z.B. Dieselnetz) durch die angeschlossene Batterieanlage gewährleistet sein. Unsere Fertigung sowie sämtliche Qualitätskontrollen erfolgen gemäß ISO 9001:2000. Die relevanten Vorschriften und Auflagen sind in folgenden Normen festgeschrieben:
DIN VDE 0100-710, DIN VDE 0558-507, DIN EN 50171, (VDE 0558-508), DIN EN 50178 (VDE 0160), DIN EN 60076 (VDE 0532), DIN EN 60146 (VDE 0558), DIN EN 60601-2-41 (VDE 0750-2-4), DIN EN 61000-6-2 (VDE 0839-6-2) und 61000-6-3 (VDE 0839-6-3), DIN EN 61558-2-4 (VDE 0570-2-4)
Neben der bereits bekannten Norm VDE 0100-710 (2012-11) werden in der Norm VDE 0558-507 (2008-12) die Anforderungen an batteriegestützte Stromversorgungen für medizinische genutzte Bereiche definiert.
BSV nach dieser Norm sind dafür vorgesehen, bei Ausfall oder Störung der allgemeinen Stromversorgung OP Leuchten (BSV 24V) sowie medizinische elektrische Geräte für eine begrenzte Zeit mit elektrischer Energie zu versorgen (BSV 230V).

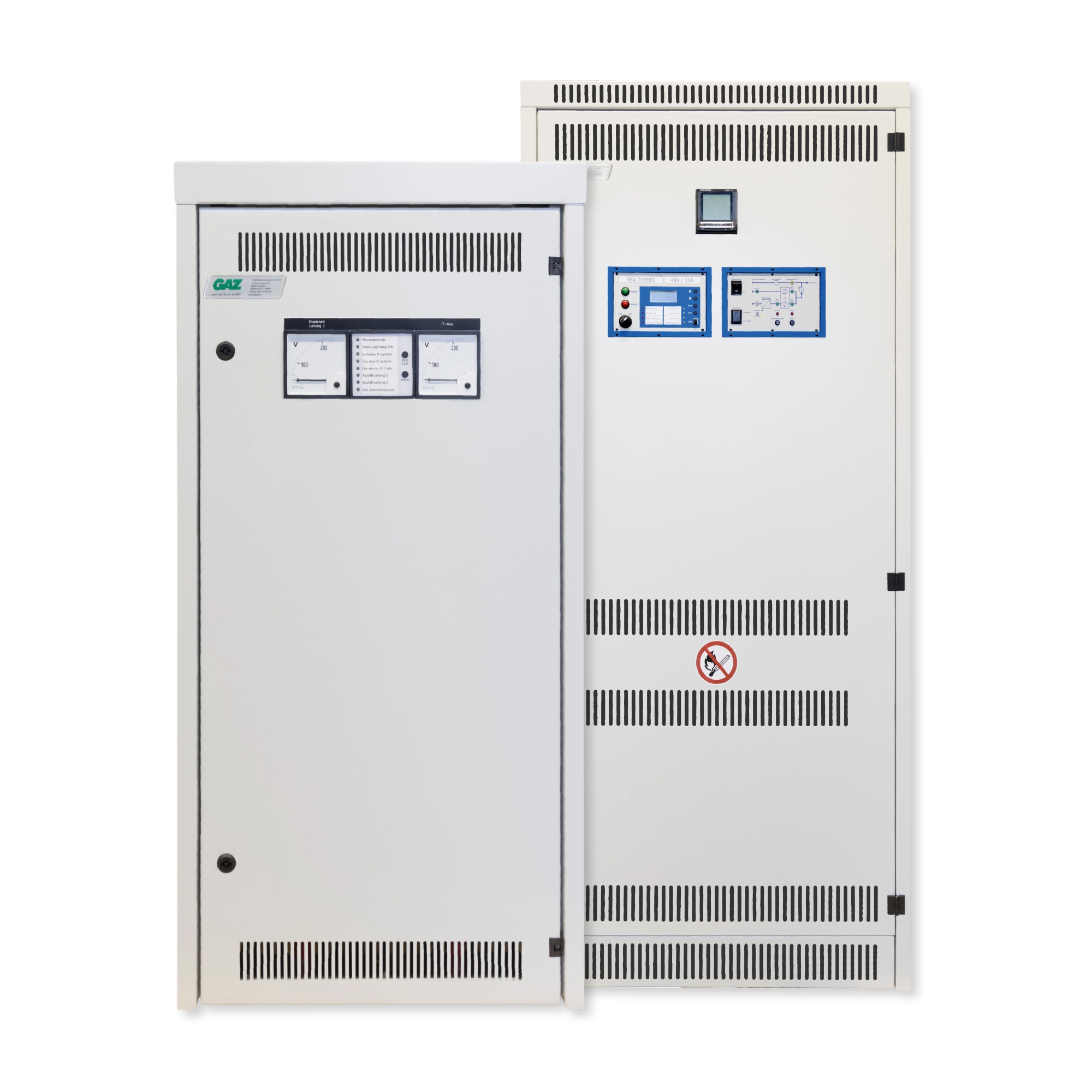

BSV 230V Kompakt
robuste Industriequalität für Standzeiten über 20 Jahre, die Lösung für: · Stromversorgung von medizinischen Verbrauchern in Arztpraxen und ambulanten ZentrenLieferumfang der Grundausführung:· integrierter IT-Netz-Trafo 3,15 kVA inkl. Isoaltionsüberwachung· Ladeteil mit IU-Kennlinie nach DIN 41773· spannungsabhängige Ladeautomatik· Tiefentladeschutz mit kompletter Prüfeinrichtung· DC-Erdschlussüberwachung· Lüfternachlaufsteuerung· automatischer Monatstest· automatischer Jahrestest· 3-phasige Netzüberwachung· Spannungsüberwachung der Dauerladespannung auf Über- und Unterspannung· Spannungsüberwachung der Starkladespannung auf Überspannung· Ladestromüberwachung (zu hoch / zu tief, kein Ladestrom obwohl Netz vorhanden)· Batteriekreisüberwachung· Pufferspeicher/Prüfbuch für 1000 MeldungenDie Anlagen dienen der Sicherheitsstromversorgung von Verbrauchern, die in medizinisch genutzten Bereichen und Räumen zur Sicherstellung der Versorgung benötigt werden. Die BSV-Systeme speisen direkt die Transformatoren des medizinischen IT-Systems und können je nach Ausführung in Mitlaufbetrieb oder Dauerbetrieb (ohne Unterbrechung) ausgeführt werden. Bei Netzausfall wird mittels eingebauter Batterieanlage die Netzversorgung über ein oder drei Stunden sicher gestellt.

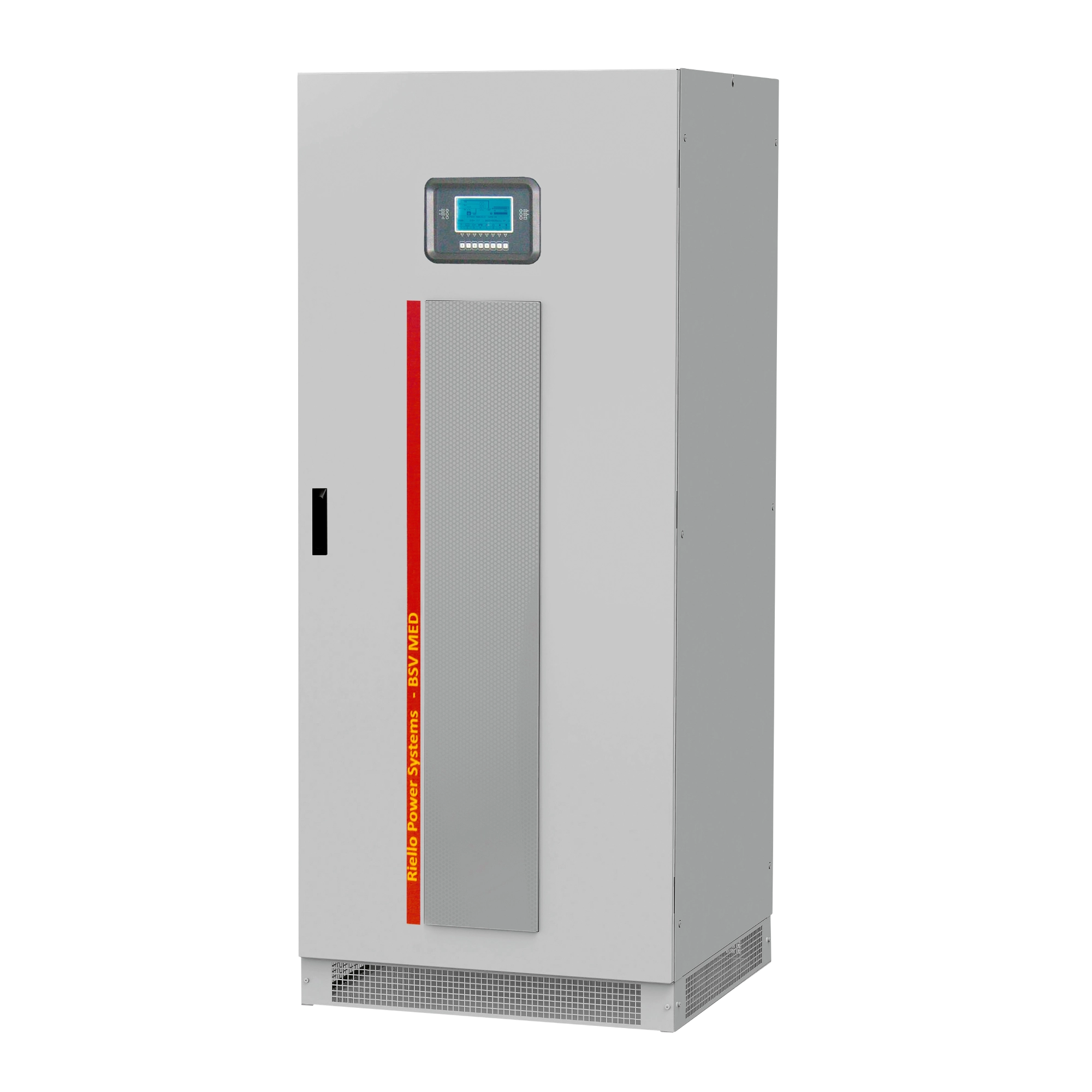

BSV 230V MED
kompakte Stromversorgung mit Standardkomponenten, die Lösung für: · Stromversorgung von Operationsräumen und medizinischen GerätenLieferumfang der Grundausführung· 6- oder 12- pulsiger Gleichrichter mit galvanischer Trennung (Batterie erdfrei)· die Verbraucher sind von der Batterie durch einen Ausgangstrenntransformator galvanisch getrennt· Einphasenwechselrichter (PWM) mit Hochfrequenz IGBT-Technologie· statischer und manueller BY-PASS· hoher Kurzschlussstrom zur selektiven Abschaltung· redundante Lüfter mit Überwachung· programmierbarer Batterietest ohne Gefährdung der Versorgungssicherheit· automatische Kontrolle und Trennung bei Netzrückspeisung· Kapazitätsprüfung mit Nennlast durch Netzrückspeisung
BSV 230V MPS
robuste Industriequalität für Standzeiten über 20 Jahre, Die Lösung für: · Stromversorgung von Operationsräumen und medizinischen GerätenLieferumfang der Grundausführung· Ladeteil mit IU-Kennlinie nach DIN 41773· spannungsabhängige Ladeautomatik· Tiefentladeschutz mit kompletter Prüfeinrichtung· DC-Erdschlussüberwachung des Batteriekreises· Lüfternachlaufsteuerung· automatischer Monatstest· automatischer Jahrestest· 3-phasige Netzüberwachung· Spannungsüberwachung der Dauerladespannung auf Über- und Unterspannung· Spannungsüberwachung der Starkladespannung auf Überspannung· Ladestromüberwachung (zu hoch / zu tief, kein Ladestrom obwohl Netz vorhanden)· Batteriekreisüberwachung 1 Strang· Pufferspeicher/Prüfbuch für 1000 Meldungen· Fehlerstromüberwachung des Systemausganges mittels RCM Klasse B (5 – 600 mA) als Gesamtüberwachung (Einzelüberwachung möglich)
BSV 230V SLC
robuste Industriequalität für Standzeiten über 20 Jahre, Die Lösung für: · Stromversorgung von Operationsräumen und medizinischen GerätenLieferumfang der Grundausführung· Ladeteil mit IU-Kennlinie nach DIN 41773· spannungsabhängige Ladeautomatik· Tiefentladeschutz mit kompletter Prüfeinrichtung· DC-Erdschlussüberwachung· Lüfternachlaufsteuerung· automatischer Monatstest· automatischer Jahrestest· 3-phasige Netzüberwachung· Spannungsüberwachung der Dauerladespannung auf Über- und Unterspannung· Spannungsüberwachung der Starkladespannung auf Überspannung· Ladestromüberwachung (zu hoch / zu tief, kein Ladestrom obwohl Netz vorhanden)· Batteriekreisüberwachung· Pufferspeicher/Prüfbuch für 1000 Meldungen
BSV 24V OP MPS
robuste Industriequalität für Standzeiten über 20 JahreDie Lösung für: Stromversorgung von Operationsleuchten, z.B. LED, Halogen etc.Lieferumfang der Grundausführung· Ladeteil mit IU-Kennlinie nach DIN 41773· spannungsabhängige Ladeautomatik· Tiefentladeschutz mit kompletter Prüfeinrichtung· DC-Erdschlussüberwachung· Lüfternachlaufsteuerung· Funkentstörgrad "A"· automatischer Monatstest· automatischer Jahrestest· 3-phasige Netzüberwachung· Spannungsüberwachung der Dauerladespannung auf Über- und Unterspannung· Spannungsüberwachung der Starkladespannung auf Überspannung· Ladestromüberwachung (zu hoch / zu tief, kein Ladestrom obwohl Netz vorhanden)· Batteriekreisüberwachung· Pufferspeicher/Prüfbuch für 1000 MeldungenDiese Anlagen sind für die Versorgung von Operationsleuchten konzipiert. Es können alle gängigen Leuchtentypen, zum Beispiel LED, Halogen etc., betrieben werden. Die OP-Leuchten können gedimmt werden – entweder über eine interne oder externe Steuerung. Dabei werden Bauteile des OP-Leuchtenherstellers in unsere Schaltschränke integriert. Das Ersatznetz tritt bei Ausfall beziehungsweise Unterspannung der allgemeinen Stromversorgung unterbrechungsfrei in Funktion. Danach ist eine Notbetriebszeit von einer Stunde bzw. drei Stunden sichergestellt.
BSV 24V OP SLC
robuste Industriequalität für Standzeiten über 20 Jahre, die Lösung für:· Stromversorgung von Operationsleuchten, z.B. LED, Halogen etc.Lieferumfang der Grundausführung· Ladeteil mit IU-Kennlinie nach DIN 41773· spannungsabhängige Ladeautomatik· Tiefentladeschutz mit kompletter Prüfeinrichtung· DC-Erdschlussüberwachung· Lüfternachlaufsteuerung· Funkentstörgrad "A"· automatischer Monatstest· automatischer Jahrestest· 3-phasige Netzüberwachung· Spannungsüberwachung der Dauerladespannung auf Über- und Unterspannung· Spannungsüberwachung der Starkladespannung auf Überspannung· Ladestromüberwachung (zu hoch / zu tief, kein Ladestrom obwohl Netz vorhanden)· Batteriekreisüberwachung· Pufferspeicher/Prüfbuch für 1000 Meldungen

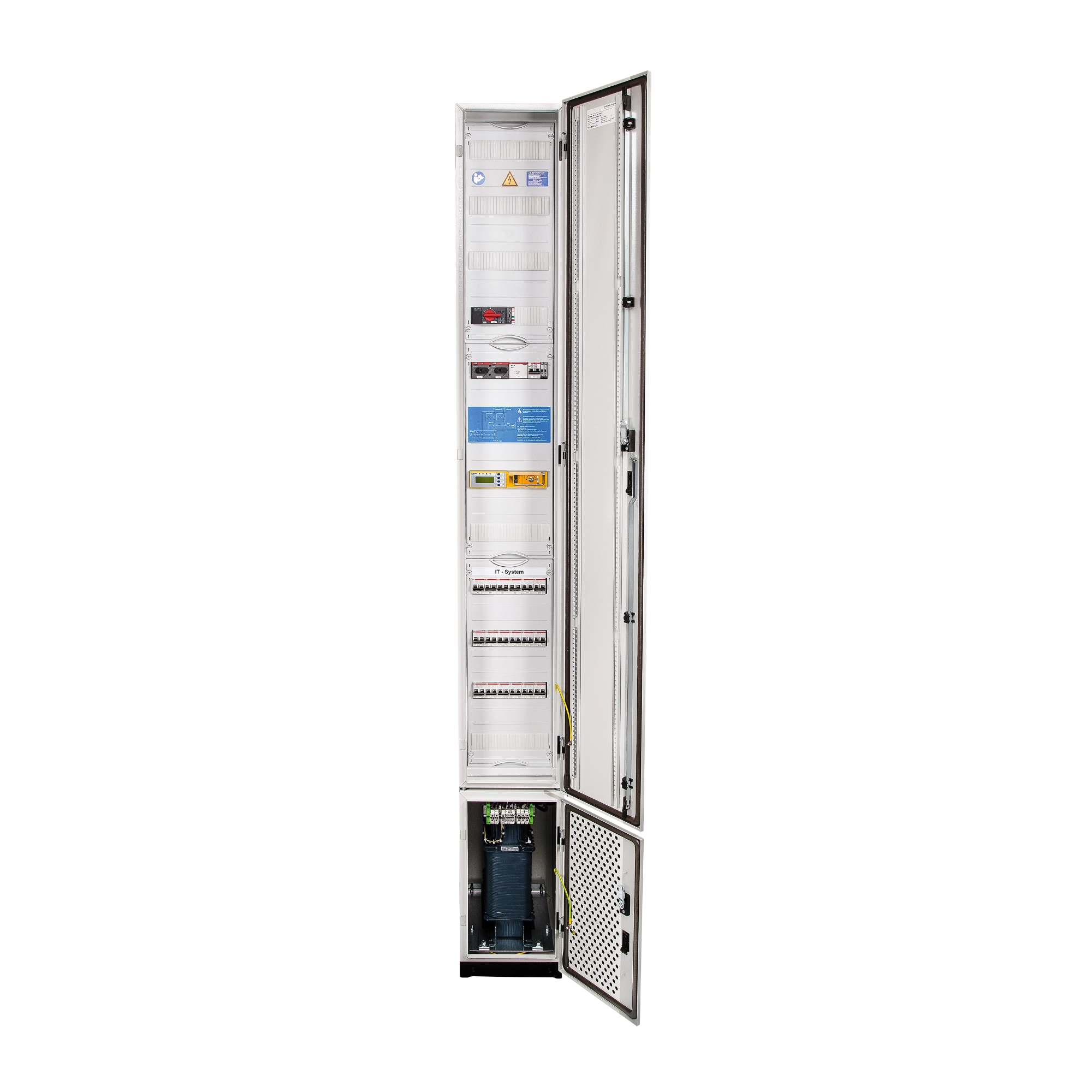

Verteiler VIT-A
mit ATICS® Umschalt- und Überwachungsgerät, mit energieeffizientem „Green Line“ TransformatorDie IT-System-Verteiler der Baureihe VIT-A versorgen medizinisch genutzte Bereiche der Gruppe 2, z. B. OP-Räume, mit elektrischer Energie. Dort ist für Steckdosenstromkreise für medizinische elektrische Geräte, die mit Nennspannungen über AC 25 V oder über DC 60 V betrieben werden, die Schutzmaßnahme „Schutz durch Isolationsüberwachung mit Meldung im IT-System“ anzuwenden. Des Weiteren ist eine Umschalteinrichtung vorzusehen, um bei Ausfall der Sicherheitsstromversorgung automatisch auf eine zweite Stromquelle umzuschalten. Da in Intensivstationen viele Steckdosenstromkreise vorhanden sind, ist in dem VIT-A ein Isolationsfehlersuchgerät integriert.

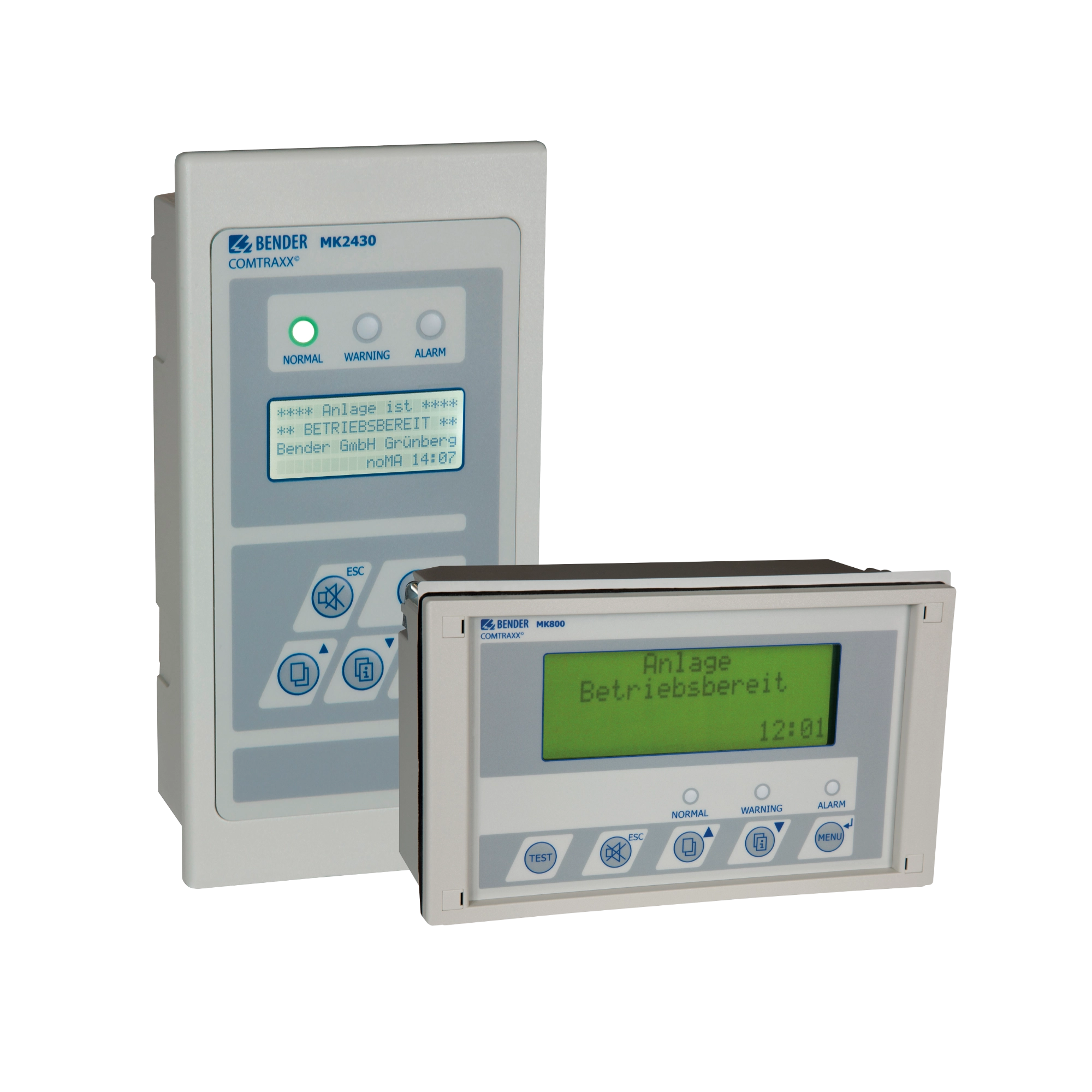

Zubehör Tableau VIT-A
Für die komfortable Bedienung und Anzeige der elektrischen Komponenten innerhalb medizinisch genutzter Bereiche können verschiedene Meldesysteme zur Auswahl gestellt werden.Anzeige, Überwachung, Bedienung:· IT-Systeme· Versorgungssysteme für medizinische Gase· Batteriegestützte Stromversorgungssysteme (BSV)· Klima- und Belüftungssysteme· Raumbeleuchtungen· Kommunikationssysteme· OP-Tische sowie weitere Anlagen verschiedener Gewerke
Planungshandbuch BSV-Systeme
Dieses Planungshandbuch soll Sie bei der Projektierung, Planung und Auslegung einer batteriegestützten zentralen Stromversorgung (BSV) unterstützen.Übersichtlich und strukturiert gegliedert in folgende Themenbereiche:· Grundlagen· Relevante Normen, Gesetze und Vorschriften· Projektierung, Planung und Errichtung· Planungsleitfaden durch ein Praxisbeispiel· Service, Prüfung und Wartung· Weitere wissenswerte InformationenDieses Buch befasst sich unter anderem mit folgenden Normen (Auswahl):DIN VDE 0100-710Errichten von NiederspannungsanlagenDIN VDE 0558-507Batteriegestützte zentrale Stromversorgungssysteme (BSV) für Sicherheitszwecke zur Versorgung medizinisch genutzter BereicheDIN EN IEC 62485-2Sicherheitsanforderungen an Sekundär-Batterien und Batterieanlagen – Stationäre Batterien
Benennen Sie Ihre Anforderungen!
Wir erarbeiten Ihnen die Lösung.
