Anschlussplan P-Serie
Der Anschlussplan der P-Serie zeigt den grundlegenden Aufbau und die Vernetzung der Sicherheitsbeleuchtungs- und Notlichtsysteme von G-Systems. Dargestellt werden die Verbindung der zentralen Komponenten, die Kommunikation über BUS-Systeme sowie optionale Erweiterungen zur Überwachung und Visualisierung der Anlage.

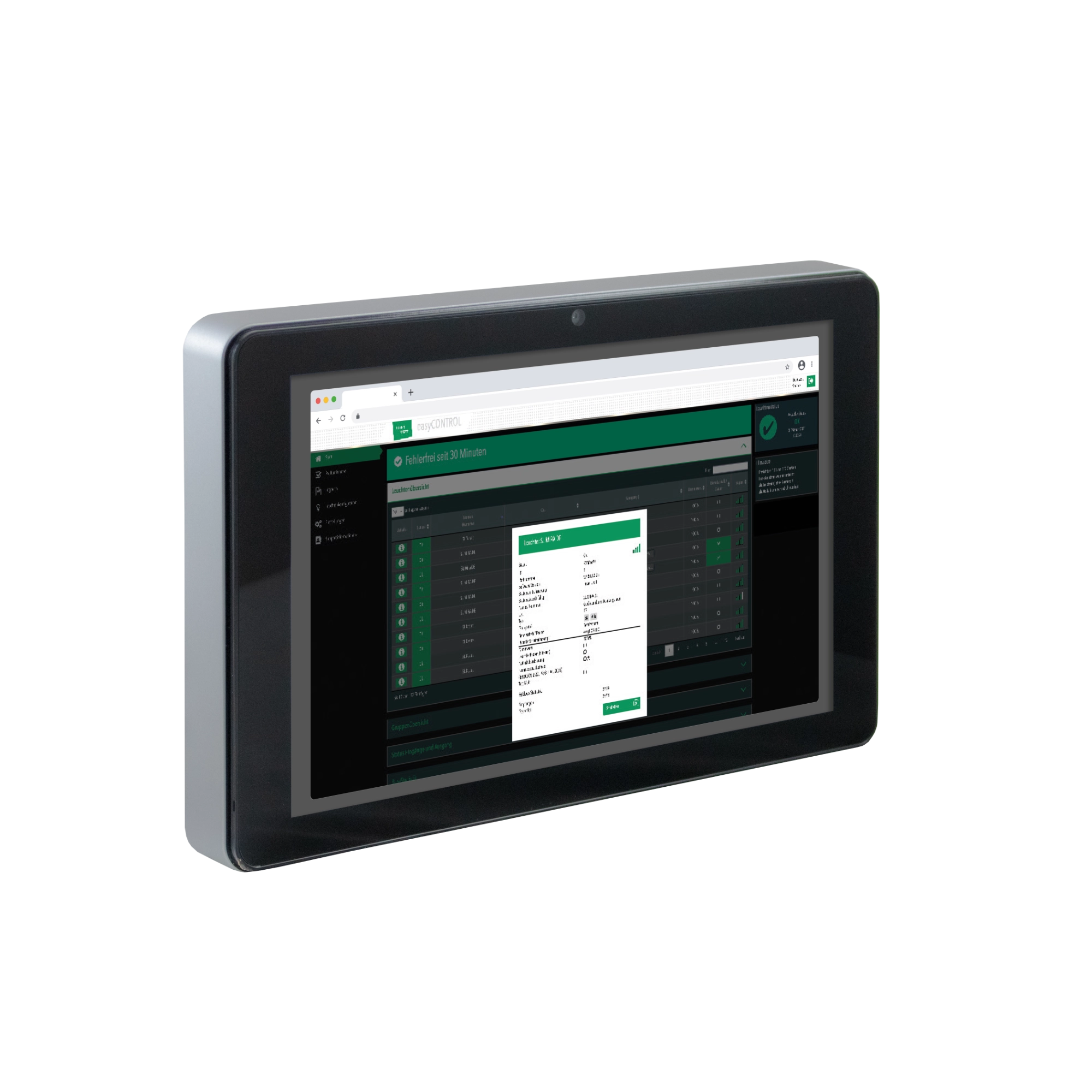

easyCONTROL Touch
Das Visualisierungssystems easyCONTROL Touch mit 10,1“-Touchscreen für den 24/7-Betrieb dient der Programmierung und der zentralen Anzeige von Anlagenzuständen der easyCONTROL EBL / EBL PRO Überwachungseinheit.
easyCONTROL View
easyCONTROL View Visualisierungssystem für zentrale Überwachung und Steuerung komplexer Anlagentechnik. Grundrissbasierte Visualisierung mit Echtzeitdarstellung von Anlagen- und Leuchtenzuständen für sichere Betriebsführung.
EGM DPÜ 2
Bus-Netzwächter EGM-DPÜ2 dient der Unter- spannungsüberwachung in Verteilern der allgemeinen Stromversorgung und wurde speziell für Notbeleuchtungsanlagen entwickelt. Außerdem wird er zur Schalterabfrage genutzt, wodurch die Sicherheits- und Allgemeinbeleuchtung gemeinsam geschalten werden können.
EGM-823
EGM-823 Eingangsmodul mit acht galvanisch getrennten 230V-AC-Eingängen zur Schalterabfrage in Sicherheitsbeleuchtungsanlagen. Entwickelt zur Erfassung von Schaltzuständen und zur gemeinsamen Schaltung von Sicherheits- und Allgemeinbeleuchtung über die Anlagensteuerung.

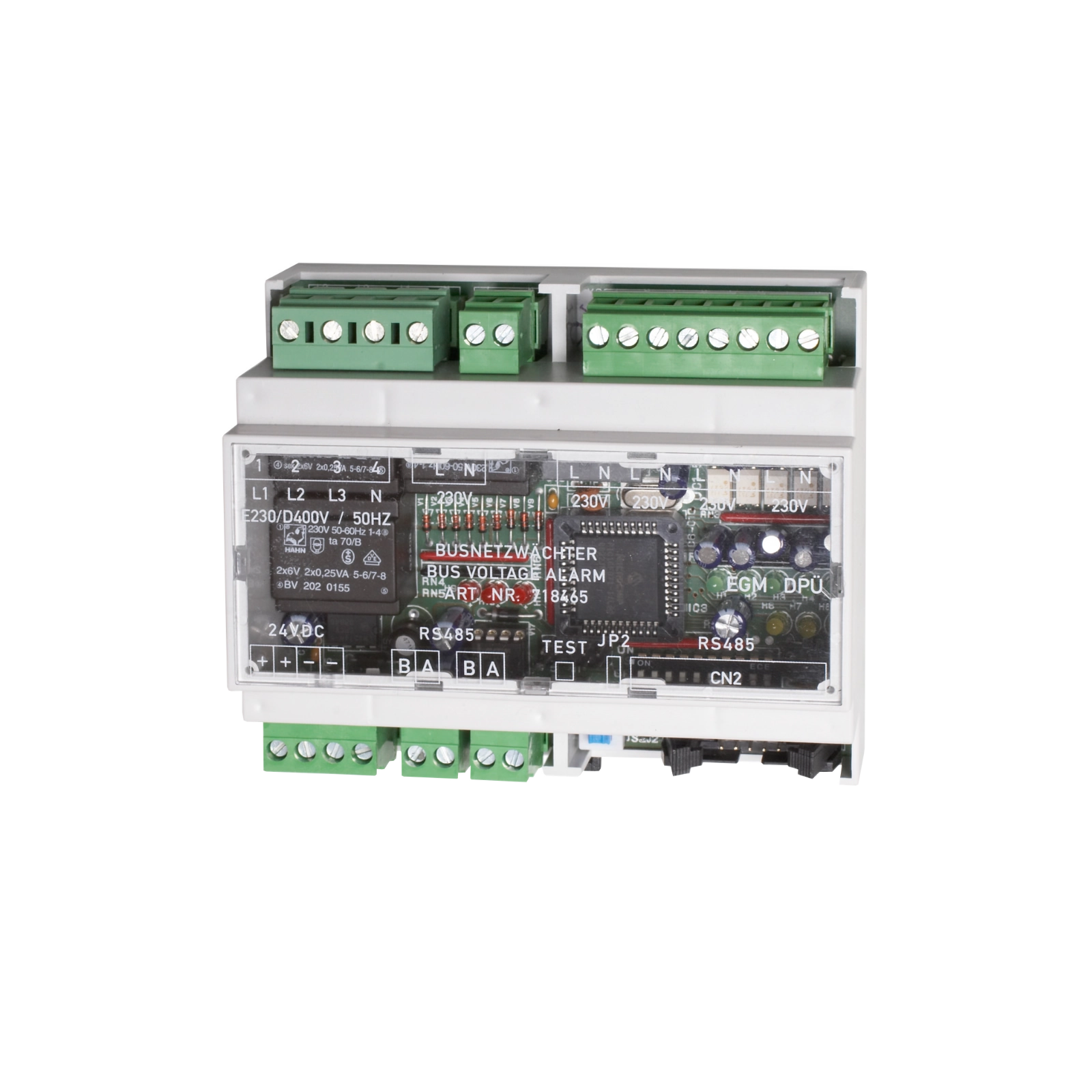

EGM-DPÜ 5
Der Drei-Phasen-BUS-Netzwächter EGM-DPÜ dient der Unterspannungsüberwachung in Verteilern der allgemeinen Stromversorgung und wurde speziell für Notbeleuchtungsanlagen nach DIN VDE V 0108-100-1 entwickelt. Außerdem wird er zur Schalterabfrage genutzt, wodurch die Sicherheits- und Allgemeinbeleuchtung gemeinsam geschalten werden können.
EM8D
EM8D Eingangsmodul mit acht digitalen Eingängen zur Erfassung von Schalt- und Zustandsinformationen in Sicherheitsbeleuchtungsanlagen. Die Eingänge können mit Abschlusswiderstand als Stromschleifen-Eingänge genutzt werden und unterstützen die zentrale Signalverarbeitung.

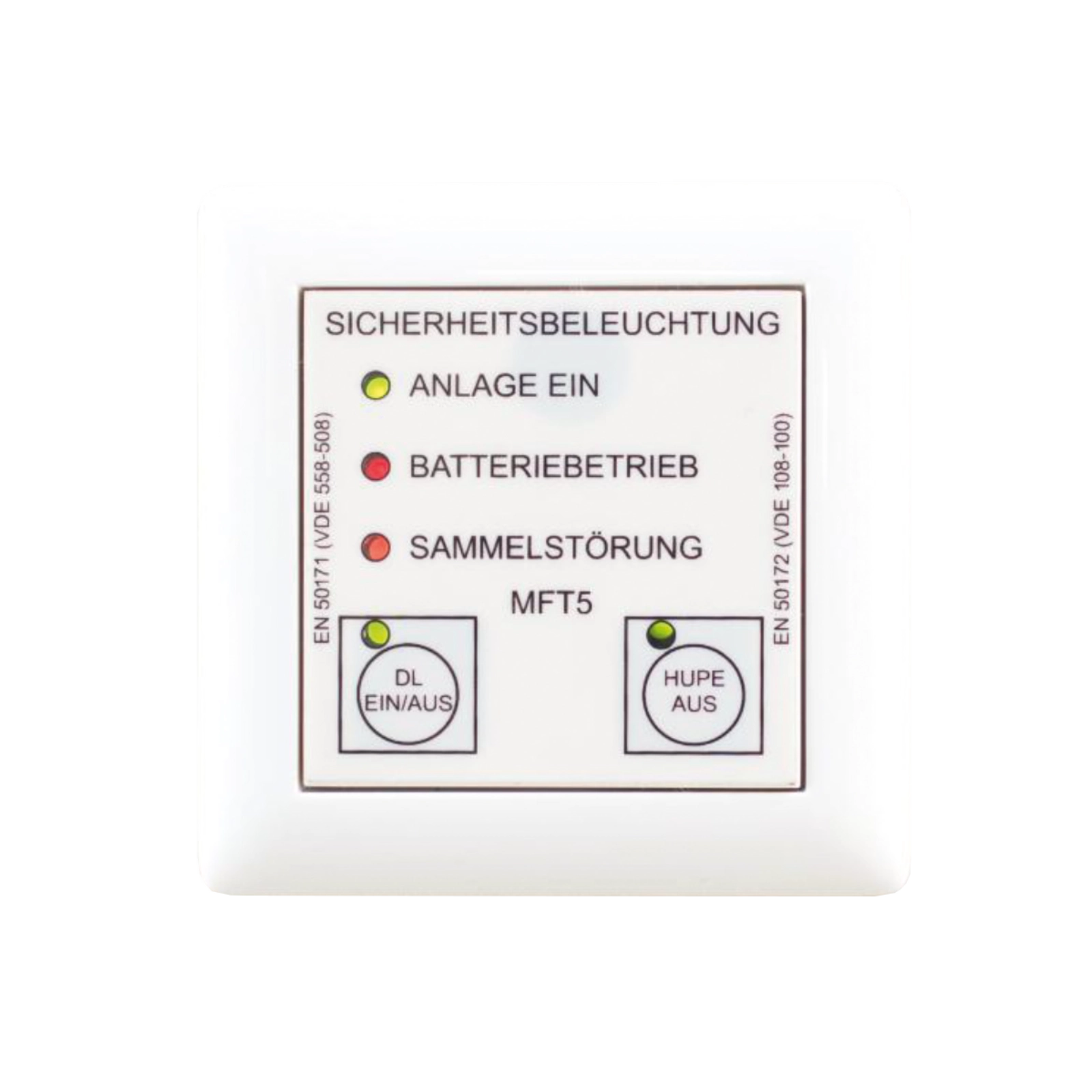

MFT 5
Fernmeldetableau zur dezentralen Anzeige von Anlagenzuständen in Notlichtsystemen mit optischer und akustischer Signalisierung. Für Einsatz in Sicherheitsbeleuchtungsanlagen zur Anzeige von Betriebszuständen und Störungen sowie zur Bedienung zentraler Funktionen.
Prüfbuch Sicherheitsbeleuchtung
Die Führung eines Prüfbuches für Sicherheitsbeleuchtungsanlagen ist notwendig. Hier müssen die regelmäßigen Durchsichten, Prüfungen, Fehler und Änderungen aufgezeichnet werden. Der Anlagenbetreiber ist für das Prüfbuch und die durchzuführenden Prüfungen verantwortlich. DIN VDE V 0108-100-1 DIN EN 50171 DIN EN 62034 DIN EN 1838 Mindestens diese Informationen müssen im Prüfbuch enthalten sein: Datum der Inbetriebnahme der Anlage Datum und kurzgefasste Einzelheiten jeder Wartung und Prüfung außer der täglichen Prüfung Datum und kurzgefasste Einzelheiten jeden Fehlers und den durchgeführten Abhilfemaßnahmen Datum und kurzgefasste Einzelheiten jeder Änderung an der Sicherheitsbeleuchtungsanlage
Rangierverteiler
Rangierverteiler für S-Serie und P-Serie mit E30 bis E90 Funktionserhalt für Sicherheitsanlagen. Brandschutz-Klemmkasten mit Sicherungen und Klemmen zur sicheren Verteilung von Steigleitungen in Gebäuden.

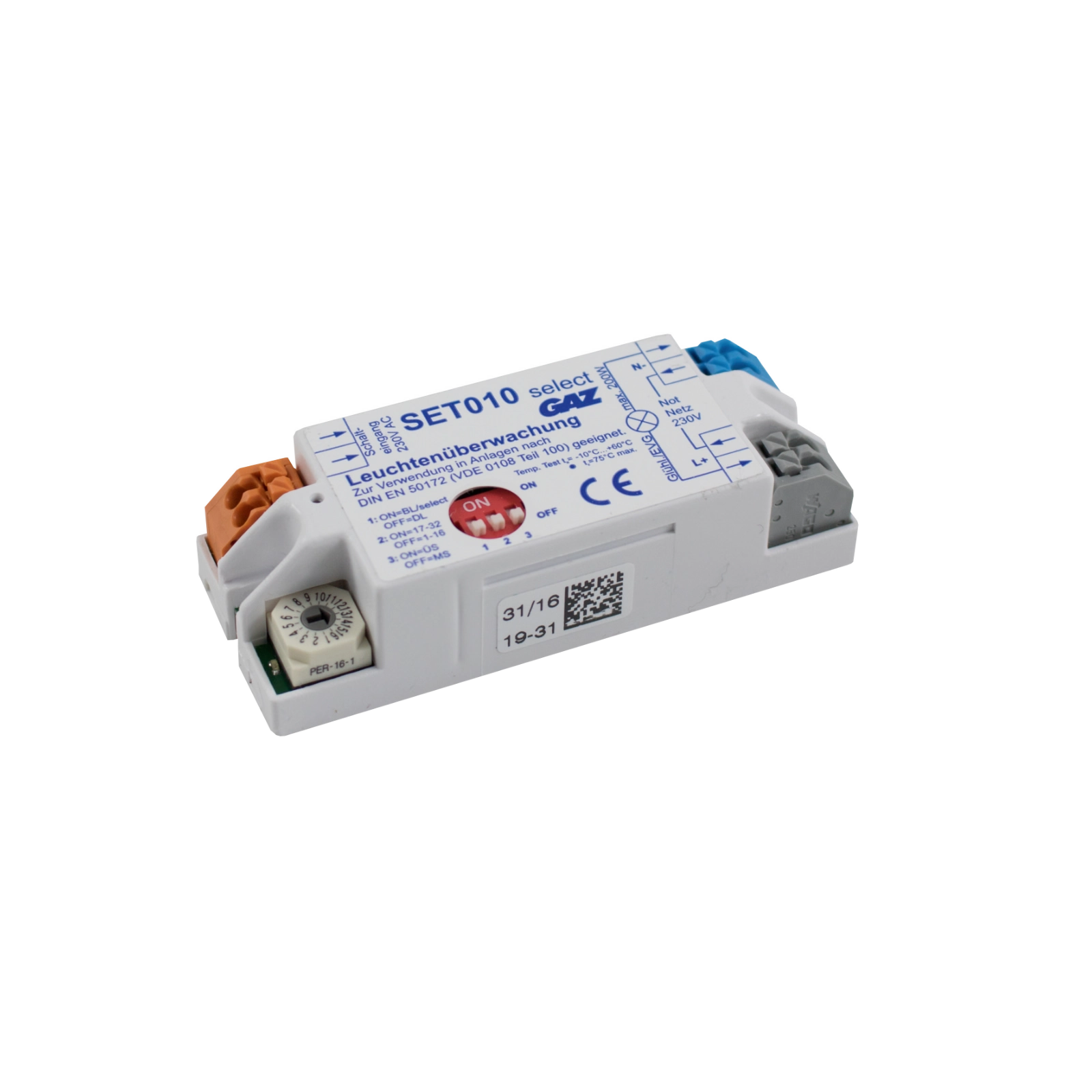

SET 010
Der Überwachungsbaustein SET010 dient der Realisierung des Mischbetriebs und der Einzelleuchtenüberwachung, sowie dem Ein- und Ausschalten einer Leuchte in Verbindung mit Notlichtgeräten der P-Serie.

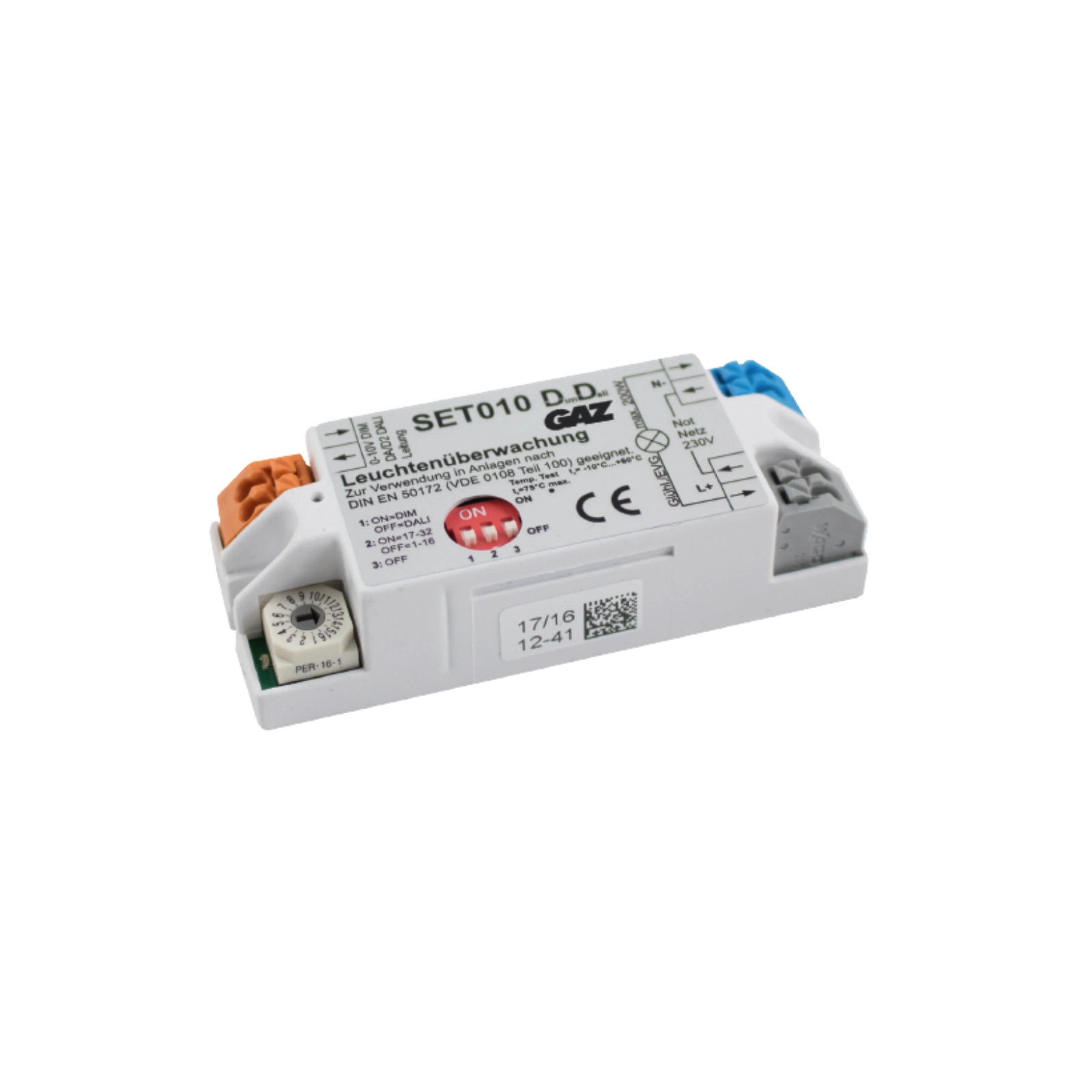

SET 010 DD
Der Überwachungsbaustein SET010DD dient der Realisierung des Mischbetriebs und der Einzelleuchtenüberwachung in Verbindung mit Notlichtgeräten der P-Serie. Leitungen für 1 – 10 V bzw. Dali werden im Notlichtbetrieb unterbrochen und Bereitschaftsleuchten auf dem DALI-EVG eingestellten Notlichtlevel eingeschaltet.
SET 025
SET025 Überwachungsbaustein für Mischbetrieb und Einzelleuchtenüberwachung in Sicherheitsbeleuchtungsanlagen. Entwickelt für die Anbindung von Leuchten an Systeme der P-Serie mit zusätzlicher Schaltfunktion zum Ein- und Ausschalten einzelner Leuchten sowie flexibler Adressierung innerhalb des Stromkreises.
SET 025DD
Der Überwachungsbaustein SET025 DD dient der Realisierung des Mischbetriebs und der Einzelleuchtenüberwachung in Verbindung mit Notlichtgeräten der P-Serie. Leitungen für 1 – 10 V bzw. Dali werden im Notlichtbetrieb unterbrochen und Bereitschaftsleuchten auf dem DALI-EVG eingestellten Notlichtlevel eingeschaltet.
SIBE PROFI
Die SibeProfi ist ein frei konfigurierbares Sicherheitslichtsystem (CPS) mit bis zu 768 Endstromkreisen in Haupt- und Unterverteilern. Durch die optionale "Einzelleuchtenschaltbarkeit" ist es möglich, im Netzbetrieb jede Sicherheitsleuchte einzeln zu schalten (Ansteuerung über digitale Eingänge).Die Anlage besitzt einen integrierten WEB-Server zur Fernwartung.
SIBEPROFI AC/AC
Mithilfe der Wechsel- und Drehrichter der P-Serie können über unsere Zentralbatterieanlagen sicherheitsrelevante AC Verbraucher versorgt werden. Im Bereich der Sicherheitsbeleuchtung können das Flutlichtmasten oder Außenleuchten sein. Unter Berücksichtigung der Norm DIN VDE 0100-560 können darüber hinaus unter Beachtung technischer und wirtschaftlicher Rahmenbedingungen Anlagen im Bereich Brandschutzeinrichtungen erfolgen. Beispiele hierfür sind Anlagen zur Löschwasserversorgung, Feuerwehraufzüge, Aufzüge mit Brandfallsteuerung, Einrichtungen zu Alarmierung, Rauch- und Wärmeabzugsanlagen oder CO-Warnanlagen.
SIBEPROFI E30
CPS SibeProfi E30 Sicherheitslichtsystem für zentrale Sicherheitsbeleuchtungsanlagen mit bis zu 40 Endstromkreisen. Frei konfigurierbares Zentralbatteriesystem mit Einzelleuchtenschaltbarkeit, integrierter Visualisierung und WEB-Server für Fernwartung. Geeignet für Haupt- und Unterverteilerstrukturen.
SIBEPROFI LEAN
CPS SibeProfi Lean Zentralbatteriesystem für Sicherheitsbeleuchtungsanlagen mit Einzelleuchtenüberwachung und zentraler Systemsteuerung. Entwickelt für die Versorgung, Überwachung und Verwaltung von Sicherheitsleuchten in unterschiedlichsten Gebäudetypen. Die modulare Systemstruktur unterstützt flexible Erweiterungen.

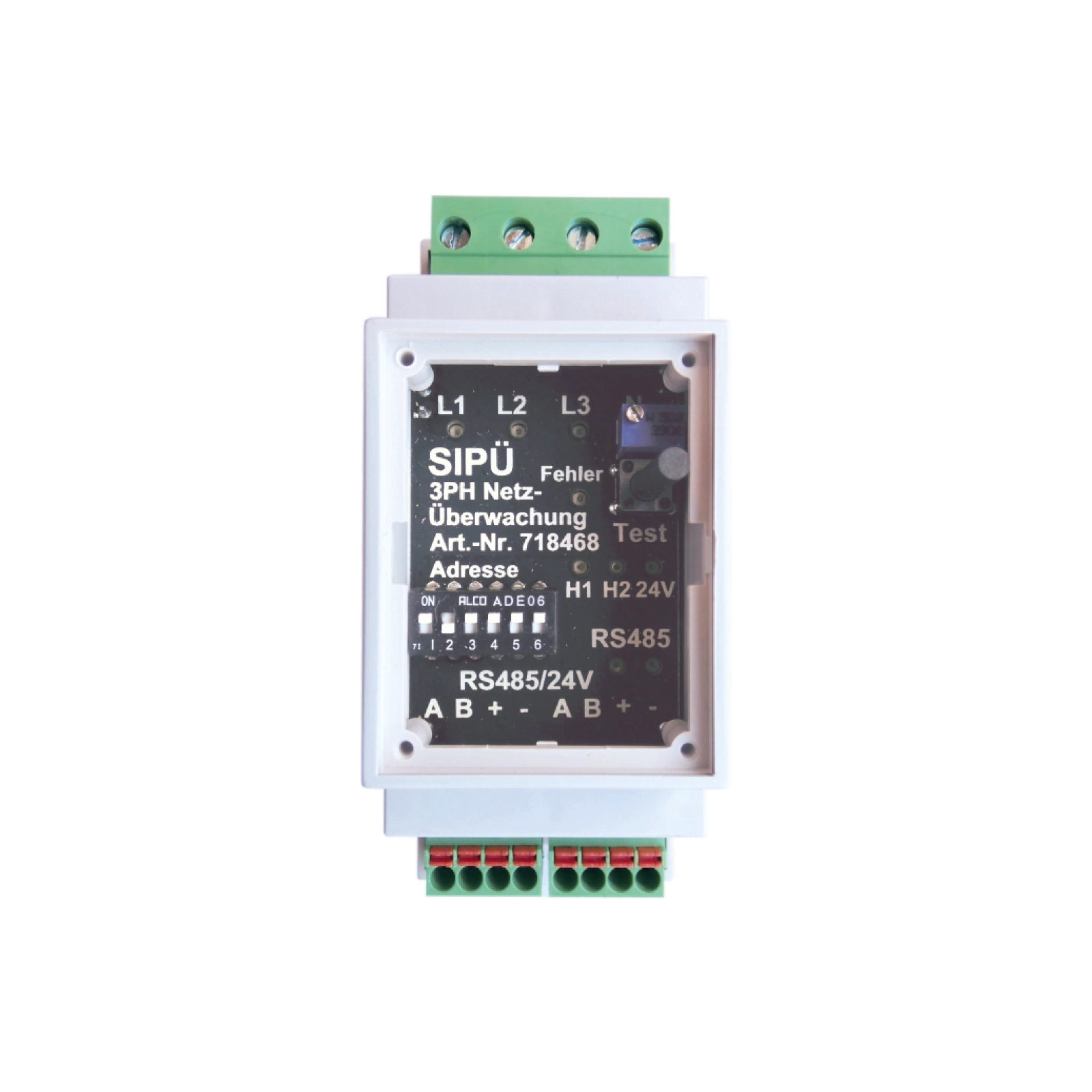

SIPÜ Busnetzwächter
Der Bus-Netzwächter SIPÜ dient der Unterspannungsüberwachung in Verteilern der allgemeinen Stromversorgung und wurde speziell für Notbeleuchtungsanlagen nach DIN VDE V 0108-100-1 entwickelt.
Systemverteiler E0 P-Serie
Systemverteiler ohne Funktionserhalt mit 4 bis 40 frei programmierbaren Endstromkreisen und mindestens 4 Eingängen Kabeleinführung von oben oder unten (bei Bestellung angeben).
Systemverteiler E30 P-Serie
Systemverteiler mit Funktionserhalt für 30 Minuten, mit 4 bis 40 freiprogrammierbaren Endstromkreisen und mindestens 4 Eingängen, Kabeleinführung von oben oder unten (bei Bestellung angeben).
View Panel 15
View Panel 15 zur zentralen Visualisierung und Überwachung von Sicherheitsbeleuchtungsanlagen mit Touchscreen. Kompaktes Bedienteil für den 24/7-Betrieb inklusive easyCONTROL View Software für industrielle Anwendungen.
View Panel 21
View Panel 21 zur zentralen Visualisierung und Überwachung von Sicherheitsbeleuchtungsanlagen mit Touchscreen. Kompaktes Bedienteil für den 24/7-Betrieb inklusive easyCONTROL View Software. Geeignet für industrielle Umgebungen und zentrale Anlagenüberwachung.
