Verteiler VIT-A

Der Verteiler VIT-A wurde für medizinisch genutzte Bereiche der Gruppe 2 entwickelt und dient der sicheren Energieversorgung von Steckdosenstromkreisen für medizinische elektrische Geräte. Das System kombiniert Trenntransformator, Umschalteinrichtung und umfangreiche Überwachungstechnik in einer anschlussfertigen Lösung für Krankenhäuser, Kliniken und Operationsbereiche.

Im Mittelpunkt steht die automatische Umschalt- und Überwachungseinrichtung ATICS®. Bei Ausfall der bevorzugten Stromversorgung erfolgt automatisch die Umschaltung auf eine zweite Einspeisung. Gleichzeitig werden Spannungen, Schaltzustände und die Verfügbarkeit der angeschlossenen Stromquellen kontinuierlich überwacht. Die Umschaltzeiten können projektspezifisch angepasst werden.

Zusätzlich überwacht das integrierte Isolationsüberwachungssystem permanent den Isolationswiderstand, den Laststrom sowie die Temperatur des Trenntransformators. Für Bereiche mit einer hohen Anzahl von Stromkreisen steht eine integrierte Isolationsfehlersuche zur Verfügung, wodurch Fehler schneller lokalisiert werden können. Betriebs-, Warn- und Störmeldungen werden über Klartextanzeigen dargestellt und können über entsprechende Melde- und Bedientableaus zentral bereitgestellt werden.

Durch den energieeffizienten Green-Line-Trenntransformator sowie die natürliche Konvektionskühlung arbeitet das System ohne zusätzliche Lüfter und unterstützt einen geräuscharmen Betrieb in sensiblen medizinischen Umgebungen.

• die automatische Umschaltung ermöglicht eine kontinuierliche Energieversorgung bei Ausfall einer Einspeisung
• die integrierte Isolationsüberwachung sorgt für eine permanente Kontrolle des IT-Systems
• die Isolationsfehlersuche vereinfacht die schnelle Lokalisierung von Fehlerquellen
• die Klartextmeldungen ermöglichen eine eindeutige Zustandsbewertung im Betrieb
• die anschlussfertige Ausführung reduziert Installations- und Projektierungsaufwand
• die natürliche Konvektionskühlung sorgt für einen geräuscharmen Betrieb ohne zusätzliche Lüfter
• die Buskommunikation ermöglicht die Einbindung in übergeordnete Überwachungskonzepte
• die Überwachung von Last und Temperatur unterstützt die langfristige Betriebssicherheit
• die variable Umschaltzeit ermöglicht eine Anpassung an unterschiedliche Anlagenkonzepte

Der Verteiler VIT-A unterstützt die Planung medizinischer IT-Systeme in Operationsräumen, Intensivstationen und weiteren Bereichen der Gruppe 2. Durch die Kombination von Umschalt-, Überwachungs- und Transformatorentechnik innerhalb eines Systems entsteht eine übersichtliche und normgerechte Infrastruktur. Die kompakte Bauweise erleichtert die Integration in Technikräume und reduziert den Platzbedarf gegenüber individuell aufgebauten Lösungen.

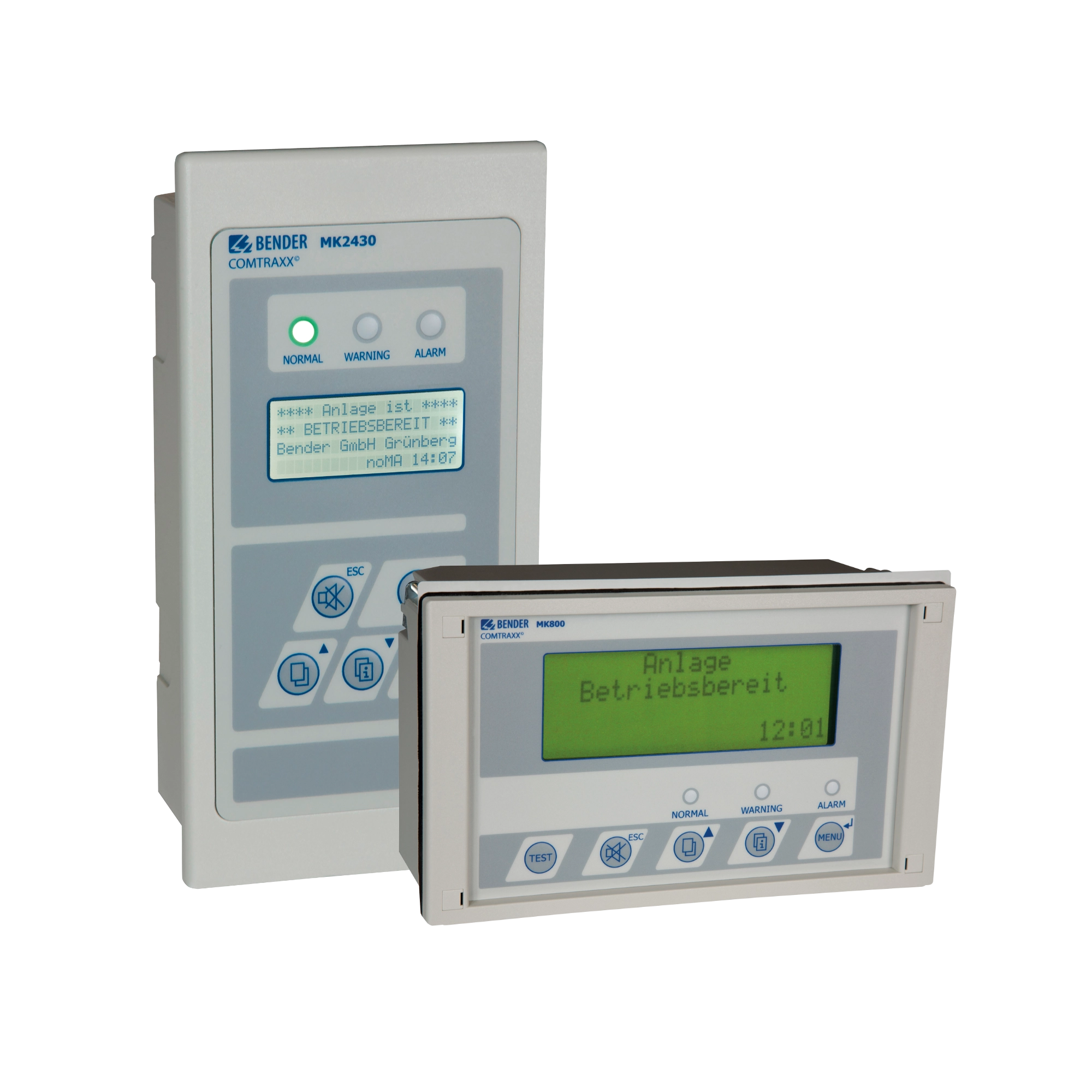

Für Planer bietet insbesondere die integrierte Isolationsfehlersuche Vorteile bei komplexen medizinischen Stromversorgungskonzepten. Die Anbindung von Melde- und Bedientableaus ermöglicht darüber hinaus eine zentrale Überwachung innerhalb moderner Krankenhausinfrastrukturen.

Der Verteiler VIT-A wird als anschlussfertige Einheit geliefert und vereinfacht dadurch die Umsetzung medizinischer IT-Systeme erheblich. Die integrierten Leitungsschutzschalter, Überwachungseinrichtungen und der Trenntransformator reduzieren den Aufwand für die Zusammenstellung einzelner Komponenten auf der Baustelle.

Die strukturierte Anordnung der Einbauten erleichtert Inbetriebnahme, Prüfung und Wartung. Durch die integrierte Klartextdiagnose können Betriebszustände und Fehlermeldungen schnell identifiziert werden. Die optionale Bypasslösung unterstützt Wartungsarbeiten zusätzlich und ermöglicht eine hohe Anlagenverfügbarkeit. Dadurch lassen sich Serviceeinsätze effizient durchführen und Stillstandszeiten minimieren.

Typische Einsatzbereiche

• Operationsräume
• Intensivstationen
• Krankenhäuser
• Kliniken
• Medizinische Versorgungszentren
• Ambulante Operationszentren
• Behandlungsbereiche der Gruppe 2
• Diagnostik- und Untersuchungsräume
